Hajen


Hajnycklarna är försedda med en rörtång i skaftändan som består av två fasta utåt divergerande käftar, s.k. alligatorkäftar. Tidigare kallades rörtången också gäddgap. I augusti 1922 fick Aktiebolaget Enköpings verkstäder (H. Brynge) patent på alligatorkäftarnas utformning. Öppningen är förminskad genom utformningen på käftändarna i syfte att förhindra att nyckeln används på grövre rör än den är avsedd för. Hajnycklarna introducerades under tidsperioden för 3:e generationens skiftnycklar. Sammanlagt fanns åtta olika modellnummer, 20-serien och 30-serien samt 420 och 431. Endast 30-serien har levt kvar genom generationerna.
Pat. N:o 55338 Aktiebolaget Enköpings verkstäder (H. Brynge) 1922

Den ställbara käften är i 15° vinkel med skaftet. Hejarsmidda och härdade.


30-serien


Hajnyckel Nr 30
Huvudformen lika som på Nr 10. Rätvinklig käftöppning.


Nr Gripvidd Fast gap Längd
mm mm mm tum
30 19 13 155 6


1950-talet - 1960-talet

Typ XV
Löparen omärkt. Spiralfjäder vid rullen. Identisk med No 20 av samma typ. Lika No 31 av samma typ, men en storlek mindre.

Typ XV: No 30.

Typ XVI
Löparens främre nedre hörn rundat. Spetsigare huvud jämfört med typ XV.

Typ XVI: No30, svartoxiderad och förkromad.


Hajnyckel No 31
Den första hajnyckeln, avsedd för motorbranschen. Tunnare huvud än för motsvarande gripvidd på 70-serien. Rätvinklig käftöppning. Flamhärdad. Tillverkades i något enklare utförande för Volvo under 1960-talet. Skala på huvudet 1984. Skafthål ca. 1990.

Nr Gripvidd Fast gap Längd
mm mm mm tum
31 29 16 205 8


1922 -

Typ I
Modellnummer på löparen. Käftarna bildar tre sidor av en rektangel. Gäddgapet är mycket smäckert, identiskt med patentritningen till patent No. 55338.

Typ I: No 31.

Typ II
Förstärkt gäddgap med släta sidor. Spetsigare huvud.

Typ II: No 31.

Typ III
Upphöjda kanter på gäddgapet.

Typ III: No31.

Typ VI
Ytterligare förstärkt gäddgap.

Typ VI: No 31.

Typ VIII
Lika Typ VI, spiralfjäder infört vid rullen.

Typ VIII: No 31.

Typ XV
Lika typ VIII, ingen märkning på löparen.

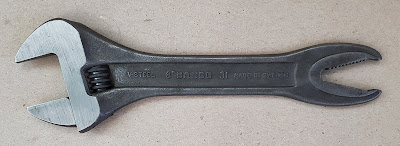

Typ XV: No 31, svartoxiderad och förkromad.

Typ XVI
Lika typ XV, löparens främre nedre hörn rundat.

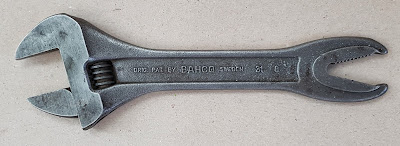

Typ XVI: No 31, svartoxiderad och förkromad.

Typ XVII
.

Typ XVII: No 31.

Typ XVIII
, ny rundare form på gäddgapets mungipa.

Typ XVIII: No 31.

Typ XIX
.

Typ XIX: No 31.

Typ XX
.

Typ XX: No 31.

Typ XXI
.

Typ XXI: No 31.

Typ XXII
, mätskala införd.

Typ XXII: No 31.

Typ XXIII
, upphängningshål infört.

Typ XXIII: No 31.

Typ XXIV
.

Typ XXIV: No 31.


20-serien


Hajnyckel No 20
Huvudformen lika som på Nr 10. Rätvinklig käftöppning.


Nr Gripvidd Fast gap Längd
mm mm mm tum
20 19 13 155 6


1926 - slutet av 1940-talet

Typ III
Lika No 31 av samma typ, men en storlek mindre.

Typ III: No 20, svartoxiderad och förnicklad.

Typ VI
Lika typ III, förstärkt gäddgap.

Typ VIII
Lika typ VI, spiralfjäder införd vid rullen.

Typ VIII: No 20.

Typ XV
Lika typ VIII, löparen omärkt.

Typ XV: No 20.


Hajnyckel No 21
Lika No 31, men något robustare. Rätvinklad käftöppning. Speciellt framtagen för Volvo.

Nr Gripvidd Fast gap Längd
mm mm mm tum
21 29 16 205 8


1932 - slutet av 1940-talet

Typ IV
Lika typ III (No 31) men huvudet är kraftigare.

Typ IV: No 21.

Typ VII
Lika typ VI (No 31) men huvudet är kraftigare. Lika typ IV (No 21), förstärkt gäddgap.

Typ VII: No 21, svartoxiderad och förnicklad.

Typ IX
Lika typ VIII (No 31) men huvudet är kraftigare. Lika typ VII (No 21), spiralfjäder infört.

Typ IX: No 21.

Typ XII
Lika typ XV (No 31) men huvudet är kraftigare. Lika typ IX (No 21), men löparen är omärkt.

Typ XII: No 21.


Hajnycklar No 22 och No 23
Huvudformen lika som på No 72 och 73. Gäddgapets gripvidd = största gap på redskapsnyckel No 163?.


Nr Gripvidd Fast gap Längd
mm mm mm tum
22 30 25 255 10
23 34 25 305 12


No 22: 1928 - slutet av 1940-talet
No 23: 1927 - slutet av 1940-talet

Typ V
Käftarna bildar fyra sidor av en sexhörning. Löparen märkt med modellnummer.

Typ V: No 22 och No 23.

Typ XI
Lika typ V, spiralfjäder infört vid rullen.

Typ XI: No 22.

Typ XIII
Lika typ XI, men löparen är omärkt.

Typ XIII: No 22 och No 23.


400-serien


Hajnycklar No 420 och No 431
Samma proportioner som No 20 och 31, men käftarna bildar fyra sidor av en sexhörning. Högergängad ställskruv. Tillverkade av Cr-Ni-Va stål (CROMA). Förkromad. Enligt katalogmaterial skulle den också finnas som svartoxiderad.

Nr Gripvidd Fast gap Längd
mm mm mm tum
420 19 13 155 6
431 29 16 205 8


1938 - slutet av 1940-talet

Typ X
Skaftet har inte parallella sidor som på tidigare typer. Käftarna bildar fyra sidor av en sexhörning. Släta sidor på gäddgapet. Modellnummer på löparen.

Typ X: No 431 (förkromad).

Typ XIV
Bredare kanter på skaftet jämfört med typ X. Löparen omärkt.

Typ XIV: No 431 (förkromad) och No 420 (svartoxiderad).
