Ringavtagare
Skiftnycklarna har ringavtagare i skaftänden, vinkeln mellan käftar och skaft är 15°, förutom på No 15. De flesta modeller har tunnare huvud än motsvarande gripvidd i 70-serien. Skiftnycklar försedda med ringavtagare introducerades mellan 1923 och 1930. Totalt användes sex modellnummer, varav endast Nr 10 har levt kvar genom generationerna.
Nr 30
Avsedd som cykelnyckel. Tunnare huvud än för motsvarande gripvidd på 70-serien.
| Nr | Gripvidd | Längd | |
|---|---|---|---|
| mm | mm | tum | |
| 30 | 19 | 155 | 6 |
1923 - mars 1926
Typ I
Modellnummer på löparen. Käftarna bildar tre sidor av en rektangel.
 |
| Typ I: No 30. |
Märkningar
En tabell över märkningar som förekommer på No 30, Typ I.
| Märkning \ Typ | I |
|---|---|
| O.1 | X |

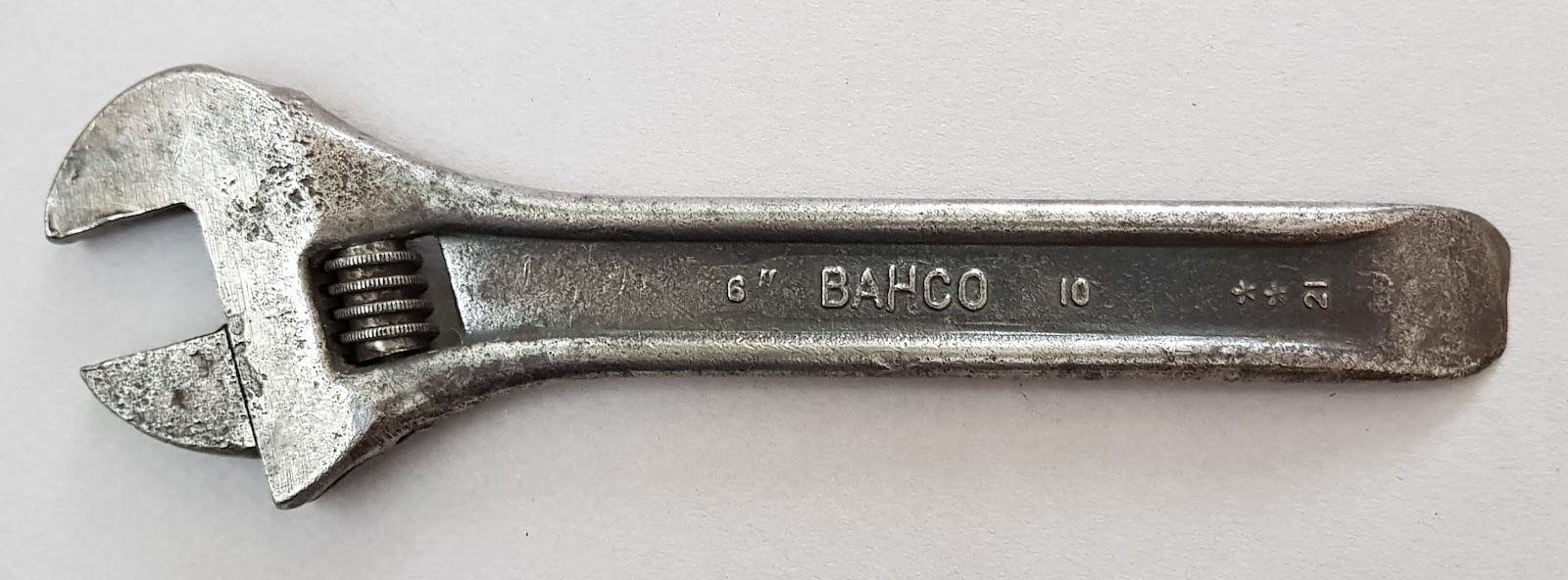

Nr 10
Ändrat nummer, från Nr 30 till Nr 10. Skala på huvudet samt skafthål tillförts senare.
| Nr | Gripvidd | Längd | |
|---|---|---|---|
| mm | mm | tum | |
| 10 | 19 | 155 | 6 |
mars 1926 - ca. 2005
Typ I
Modellnummer på löparen. Käftarna bildar tre sidor av en rektangel.
 |
| Typ I: No 10. Svartoxiderad och förnicklad. |
Typ VI
Lika typ I, men spiralfjäder infört vid rullen.
 |
| Typ VI: No 10. |
Typ VII
Lika Typ VI, men löparen omärkt.
 |
| Typ VII: No10. |
Typ VIII
Spetsigare käftar än på Typ VII.
 |
| Typ VIII: No 10. |
Typ IX
Lika Typ VIII, men löparens nedre hörn är rundat.
 |
| Typ IX: No 10. |
Typ X
Lika Typ IX, men oslipade sidor på huvudet.
 |
| Typ X: No 10. |
Vissa nyare typer saknas (bl.a. mätskala och upphängningshål).
Märkningar
En tabell över märkningar som förekommer på No 10, Typ I till Typ IX.
| Märkning \ Typ | I | VI | VII | VIII | IX | X |
|---|---|---|---|---|---|---|
| O.1 | X | |||||
| P.1 | X | |||||
| S.1 | ? | X | ||||
| T.1 | X | |||||
| U.1 | X | |||||
| V.1 | X | X | ||||
| W.1 | X | |||||
| X.1 | X | X | ||||
| Y.1 | X | |||||
| AA.1 | X | X |
Nr 10B
Enklare utförande av Nr 10.
| Nr | Gripvidd | Längd | |
|---|---|---|---|
| mm | mm | tum | |
| 10B | 19 | 155 | 6 |
slutet av 1930 - 1951
Typ V
Lika typ I, men löparen omärkt.
 |
| Typ V: No10B |
Typ VII
Lika Typ V, men spiralfjäder infört vid rullen.
 |
| Typ VII: No10B. |
Märkningar
En tabell över märkningar som förekommer på No 10B, Typ V och Typ VII.
| Märkning \ Typ | V | VII |
|---|---|---|
| P.1 | X | |
| S.1 | ? | X |
| T.1 | X | |
| U.1 | X | |
| V.1 | X |
No 11
Samma huvudform och gripvidd som No 31, men försedd med ringavatagare.
| Nr | Gripvidd | Längd | |
|---|---|---|---|
| mm | mm | tum | |
| 11 | 29 | 205 | 8 |
maj 1926 - 1960-talet
Typ I
Modellnummer på löparen. Käftarna bildar tre sidor av en rektangel.
Typ VI
Lika Typ I, men spiralfjäder infört vid rullen.
 |
| Typ VI: No 11. |
Typ VII
Lika Typ VI, men löparen omärkt.
 |
| Typ VII: No 11. |
Typ VIII
Lika Typ VII, men spetsigare käftar.
Typ IX
Lika Typ VIII, men löparens nedre hörn är rundat.
 |
| Typ IX: No 11. |
Typ XI
Lika Typ VIII, men en upphöjning införd vid stifthålet.
 |
| Typ XI: No 11. |
Typ XII
Lika Typ XI, men oslipade sidor på huvudet.
 |
| Typ XII: No 11. |
Märkningar
En tabell över märkningar som förekommer på No 11, Typ I till Typ XII.
| Märkning \ Typ | I | VI | VII | VIII | IX | XI | XII |
|---|---|---|---|---|---|---|---|
| O.1 | X | ||||||
| P.1 | ? | ||||||
| S.1 | ? | X | |||||
| U.1 | X | ||||||
| V.1 | ? | X | |||||
| W.1 | X | ||||||
| X.1 | X | ? | |||||
| Y.1 | X | ||||||
| Z.1 | X | ||||||
| AA.4/AA.5 | X | X |
Nr 13
Lika Nr 73, men försedd med ringavtagare.
| Nr | Gripvidd | Längd | |
|---|---|---|---|
| mm | mm | tum | |
| 13 | 34 | 305 | 12 |
februari 1926 - slutet av 1940-talet
Typ II
Modellnummer på löparen. Käftarna bildar tre sidor av en sexhörning.
 |
| Typ II: No 13. Upphängningshål borrat i efterhand. |
Märkningar
En tabell över märkningar som förekommer på No 13, Typ II.
| Märkning \ Typ | II |
|---|---|
| O.1 | X |
Cykelnyckel - Nr 15
Hylsformad löpare som löper utanpå skaftet med 90° vinkel mellan skaftet och käftarna. Ställskruven sitter i löparen och verkar mot en tandad kant på skaftet. Försedd med ringavtagare. Hejarsmidd och flamhärdad.
| Nr | Gripvidd | Längd | |
|---|---|---|---|
| mm | mm | tum | |
| 15 | 30 | 150 | 6 |
1928 - 1940-talet
Typ III
Käftarna bildar tre sidor av en rektangel.
 |
| Typ III: No 15. |
Typ IV
Lika Typ III, men spiralfjäder infört vid rullen.
 |
| Typ IV: No 15. |
Märkningar
En tabell över märkningar som förekommer på No 15, Typ III och Typ IV.
| Märkning \ Typ | III | IV |
|---|---|---|
| O.3 | X | X |
| P.3 | X | |
| U.1 | X | |
| V.2 | X |
