Dubbel


Dubbelskiftnycklar, No 9/10 - 72/73
Dubbel skiftnycklarna är kombinationer av No 69 och 10, samt 70-73. Nr 9/10 har rätvinkliga käftöppningar (samma som No 69 och 10), övriga lika som 70-serien. Två olika serier tillverkades, den tidigare hade runda kanter på skaftet och den senare hade skarpa kanter på skaftets insida. De första med skarpa kanter var stansade med ett C efter modellnumret. Dessa var också märkta med croma (Cr-Ni-Va stål) och hade högergängade ställskruvar.

Nr Gripvidd Längd
mm mm tum
9/10 13/19 155 6
70/71 19/26 205 8
71/72 26/30 255 10
72/73 30/34 305 12

Runda kanter, vänstergängad ställskruv
1926 - början av 1950-talet

Typ I.a
No 70/71-72/73. Kanten ovanför ställskruven bildar en båge. Modellnummer på löparen. Käftarna bildar fyra sidor på en sexhörning.

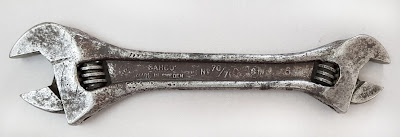

Typ I.a: No 70/71.

Typ II.a
No 70/71-72/73. Rak kant ovanför ställskruven. Modellnummer på löparen. Käftarna bildar fyra sidor på en sexhörning.

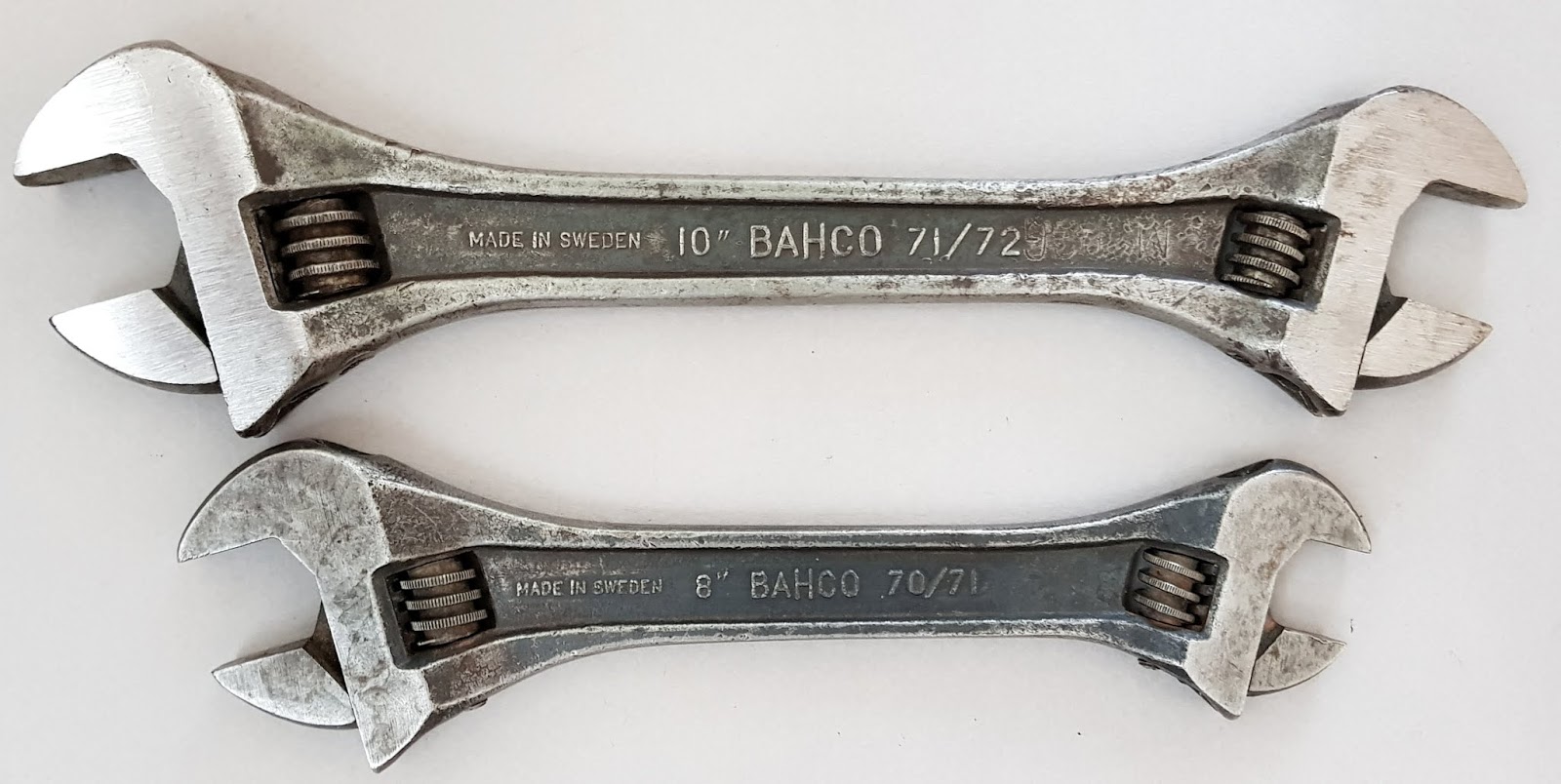

Typ II.a: No 70/71, 71/72 och 72/73

Typ II.b
No 9/10. Rak kant ovanför ställskruven. Modellnummer på löparen. Käftarna bildar tre sidor på en rektangel.

Typ II.b: No 9/10.

Typ III.a
No 70/71-72/73. Lika typ II.a, men spiralfjäder infört vid ställskruven.

Typ III.a: No 70/71 och 71/72.

Typ III.b
No 9/10. Lika typ II.b, men spiralfjäder infört vid ställskruven.

Typ III.b: No 9/10.

Typ VI.a
No 70/71-72/73. Lika typ III.a, men omärkt löpare.

Typ VI.a: No 70/71 och 72/73.

Typ VI.b
No 9/10. Lika typ III.a, men omärkt löpare.

Typ VI.b: No 9/10.

Märkningar
En tabell över märkningar som förekommer på Typ I, II, III och VI.

Märkning \ Typ I II III VI
O.1 X X
P.1 ? X
S.1 X
V.1/V.3 X

Skarpa kanter, högergängad ställskruv
193? - början av 1950-talet

Typ IV.a
No 70/71-72/73. Modellnummer på löparen. Käftarna bildar fyra sidor av en sexhörning.

Typ IV.a: No70/71 och 71/72.

Typ IV.b
No 9/10. Modellnummer på löparen. Käftarna bildar tre sidor av en rektangel.

Typ VII.a
No 70/71-72/73. Lika typ IV.a, men ingen märkning på löparen.

Typ VII.a: No 71/72.

Typ VII.b
No 9/10. Lika typ IV.b, men ingen märkning på löparen.

Märkningar
En tabell över märkningar som förekommer på Typ IV och VII.

Märkning \ Typ IV VII
S.1 X
V.1/V.3 X

Skarpa kanter, vänstergängad ställskruv
19?? - början av 1950-talet

Typ V.a
No 70/71-72/73. Modellnummer på löparen. Käftarna bildar fyra sidor av en sexhörning.

Typ V.a: No 71/72.

Typ V.b
No 9/10. Modellnummer på löparen. Käftarna bildar tre sidor av en rektangel.

Typ V.b: No 9/10.

Typ VIII.a
No 70/71-72/73. Lika typ V.a, men ingen märkning på löparen.

Typ VIII.a: No 70/71 och 71/72.

Typ VIII.b
No 9/10. Lika typ V.b, men ingen märkning på löparen.

Märkningar
En tabell över märkningar som förekommer på Typ V och VIII.

Märkning \ Typ V VIII
U.1 X
V.3 X X
